Bok tamo! Kao dobavljač linearnih vodilica, svjedočio sam iz prve ruke koliko je raspored valjaka važan kada se radi o performansama linearnih vodilica. Stoga sam mislio s vama podijeliti neke uvide o tome kako ovaj aspekt doista može poboljšati ili uništiti učinkovitost i funkcionalnost ovih vodiča.
Počnimo s razumijevanjem što je valjkasta linearna vodilica. To je ključna komponenta u mnogim industrijskim primjenama, od proizvodnih strojeva do robotike. Omogućuje glatko i točno linearno gibanje, što je ključno za pravilan rad ovih sustava. Valjci u vodilici su poput vrijednih malih momaka koji omogućuju glatko kretanje.
Različiti tipovi rasporeda valjaka
Postoji nekoliko uobičajenih vrsta rasporeda valjaka, a svaki ima svoje karakteristike koje mogu značajno utjecati na performanse.
Raspored paralelnih valjaka
U paralelnom rasporedu valjaka, valjci su poredani jedan do drugoga u paralelnim redovima. Ova postavka je izvrsna za aplikacije gdje je potrebno veliko opterećenje. Kada je opterećenje ravnomjerno raspoređeno preko paralelnih valjaka, svaki valjak može podnijeti dio opterećenja. To omogućuje linearnoj vodilici da podnese teža opterećenja bez pretjeranog trošenja ili deformacije.
Zamislite proizvodni stroj velikih razmjera koji pomiče teške dijelove naprijed-natrag. Linearna vodilica raspoređena s paralelnim valjcima može pružiti stabilnost i snagu potrebnu za rukovanje velikim teretima. Međutim, jedan nedostatak ovog rasporeda je taj što možda neće biti dobar za aplikacije koje zahtijevaju kretanje velikom brzinom. Paralelni valjci mogu stvoriti više trenja u usporedbi s nekim drugim rasporedima, što može usporiti linearno gibanje i generirati više topline.
Raspored ukrštenih valjaka
Raspored ukrštenih valjaka sasvim je drugačiji. Ovdje su valjci raspoređeni u križni uzorak. Ova postavka nudi izvrsnu krutost i visoku preciznost. Budući da su valjci prekriženi, mogu se bolje oduprijeti silama iz različitih smjerova.
Na primjer, u CNC stroju koji treba napraviti vrlo precizne rezove, križni valjkasti linearni vodič često je glavni izbor. Ukrižena konfiguracija pomaže u održavanju položaja pokretnih dijelova s visokom točnošću, smanjujući pogreške u pozicioniranju. Ali s druge strane, ukršteni valjci mogu biti malo složeniji i skuplji za proizvodnju. Također, u nekim ekstremnim slučajevima možda neće imati istu visoku nosivost kao rasporedi paralelnih valjaka.
Cilindrični raspored valjaka
S cilindričnim valjcima dizajn je relativno jednostavan. Ovi valjci su obično ravni i cilindričnog oblika. Oni se mogu glatko kotrljati duž trkaćih staza linearne vodilice. Cilindrični rasporedi valjaka prikladni su za primjene koje zahtijevaju kretanje velikom brzinom. Glatko kotrljanje cilindričnih valjaka smanjuje trenje, omogućujući linearnoj vodilici da se brzo pomiče.
U brzoj montažnoj liniji gdje se dijelovi moraju brzo premještati s jedne stanice na drugu, linearna vodilica s cilindričnim rasporedom valjaka može učinkovito obaviti posao. Međutim, nosivost cilindričnih valjaka možda neće biti tako visoka kao kod nekih drugih vrsta valjaka, osobito kada se radi o teškim ili neravnomjerno raspoređenim opterećenjima.
Utjecaj na nosivost
Raspored valjaka ima veliku ulogu u određivanju nosivosti linearne vodilice s valjcima. Kao što je ranije spomenuto, raspored paralelnih valjaka poznat je po svojim sposobnostima visokog opterećenja. Što više valjaka imate paralelno, to se opterećenje može ravnomjernije rasporediti. To smanjuje stres na svakom pojedinačnom valjku, omogućujući vodilici da podnese veće težine.
S druge strane, dok raspored ukrštenih valjaka može podnijeti značajna opterećenja, njegov mehanizam raspodjele opterećenja je drugačiji. Križna orijentacija pomaže mu da se odupre silama iz više smjerova, ali možda neće moći podnijeti ekstremno teška opterećenja na isti način kao paralelni raspored.
Cilindrični rasporedi valjaka, zbog svog dizajna, općenito imaju manji kapacitet opterećenja u usporedbi s paralelnim i nekim križnim postavama valjaka. Ali za primjene gdje je teret relativno lagan i gdje je prioritet velika brzina kretanja, oni i dalje mogu biti izvrsna opcija.
Utjecaj na preciznost
Preciznost je još jedan kritični čimbenik u izvedbi linearne vodilice s valjcima, a raspored valjaka ima veliki utjecaj na nju. Raspored ukrštenih valjaka sjaji u ovom području. Ukriženi uzorak valjaka osigurava izvrsnu bočnu i okomitu krutost. To znači da se pokretni dijelovi linearne vodilice čvrsto drže na mjestu, smanjujući neželjeno pomicanje ili zračenje.
U aplikacijama poputLinearni vodič za kretanje, koji se često nalaze u visoko preciznim mjernim i kontrolnim sustavima, raspored ukrštenih valjaka pomaže osigurati da je linearno gibanje točno unutar vrlo uskih tolerancija.
Paralelni rasporedi valjaka također mogu ponuditi dobru preciznost, posebno kada su valjci ispravno poravnati i vodilica je dobro dizajnirana. Međutim, oni mogu biti osjetljiviji na male neusklađenosti, što može utjecati na ukupnu preciznost sustava.
Cilindrični rasporedi valjaka, iako izvrsni za brzinu, možda neće ponuditi istu razinu preciznosti kao križani ili dobro dizajnirani paralelni rasporedi. Relativno jednostavan dizajn i način na koji se kotrljaju mogu dovesti do nešto veće varijabilnosti u linearnom kretanju, što možda nije prikladno za primjene koje zahtijevaju ultravisoku preciznost.
Utjecaj na trenje i trošenje
Trenje i trošenje važni su čimbenici za dugoročnu izvedbu i trajnost valjkastih linearnih vodilica. Raspored valjaka može imati značajan utjecaj na oba ova čimbenika.
Paralelni rasporedi valjaka stvaraju više trenja, posebno kada je opterećenje veliko. Višestruki valjci u kontaktu s trkaćim stazama mogu stvoriti veću kontaktnu površinu, što zauzvrat povećava sile trenja. To može dovesti do većeg trošenja valjaka i trkaćih staza tijekom vremena. Međutim, pravilno podmazivanje može donekle smanjiti ovo trenje i trošenje.
Ukršteni rasporedi valjaka općenito imaju manje trenje u usporedbi s paralelnim rasporedima u mnogim slučajevima. Ukrižena konfiguracija omogućuje učinkovitiju raspodjelu sila, što može smanjiti ukupni otpor trenja. To rezultira manjim trošenjem komponenti, produžujući životni vijek linearne vodilice.
Cilindrični rasporedi valjaka poznati su po svojim karakteristikama niskog trenja. Glatko kotrljanje cilindričnih valjaka minimalizira kontaktno područje i sile trenja. To ih čini idealnim za primjene gdje se zahtijevaju nisko trenje i dugotrajna izvedba. Na primjer, uValjkaste vodilice, cilindrični raspored valjaka može pomoći u održavanju glatkog rada sustava dugo vremena uz minimalno trošenje.
Sposobnost brzine
Raspored valjaka također utječe na brzinu kojom linearna vodilica s valjkom može raditi. Cilindrični rasporedi valjaka jasni su pobjednici kada je riječ o primjenama velike brzine. Njihov dizajn s niskim trenjem omogućuje brzo kretanje linearne vodilice bez stvaranja prekomjerne topline ili trošenja.
Nasuprot tome, paralelni rasporedi valjaka mogu ograničiti brzinu linearne vodilice zbog većeg trenja i potencijala za složenije probleme raspodjele opterećenja pri velikim brzinama. Raspored ukrštenih valjaka, iako nudi visoku preciznost, također može imati neka ograničenja u pogledu brzine. Složeniji dizajn i potreba za održavanjem preciznog poravnanja mogu učiniti malo većim izazovom rad pri ekstremno velikim brzinama.
Prijave i odabir

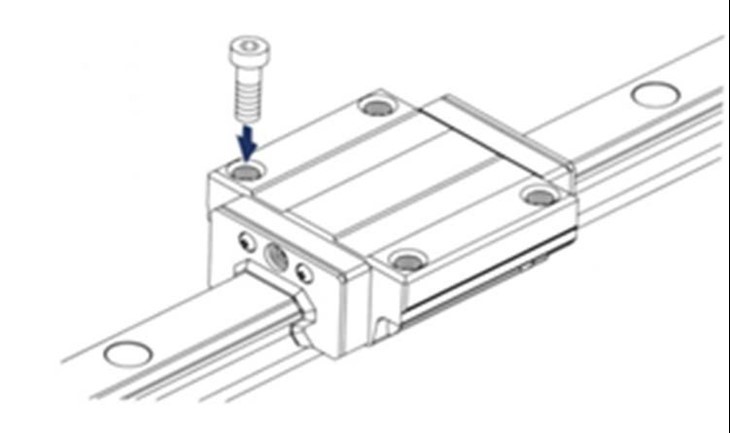

Izbor rasporeda valjaka uvelike ovisi o specifičnoj primjeni. Za aplikacije s velikim opterećenjem, kao što je velika proizvodnja iliCNC klizne tračnice, raspored paralelnih valjaka često je najbolji izbor. Visoka nosivost i sposobnost ravnomjerne raspodjele tereta ključni su u ovim scenarijima.
Ako je preciznost glavni prioritet, kao u visokopreciznoj strojnoj obradi ili mjernoj opremi, obično se preferira raspored ukrštenih valjaka. Izvrsna krutost i visoka točnost pozicioniranja čine ga prikladnim za ove zahtjevne primjene.
Za primjene koje zahtijevaju velike brzine kretanja s relativno malim opterećenjem, kao u nekim automatiziranim montažnim linijama, valjan je raspored cilindričnih valjaka. Mogućnosti niskog trenja i velike brzine dobro su prikladne za ove vrste okruženja.
Povežimo se
Kao dobavljač linearnih vodilica, razumijem važnost odabira pravog rasporeda valjaka za vaše specifične potrebe. Bilo da tražite rješenje za velika opterećenja, preciznu linearnu vodilicu ili opciju velike brzine, tu sam da vam pomognem. Ako ste zainteresirani za raspravu o svojim zahtjevima i pronalaženje savršenog linearnog vodiča za vašu aplikaciju, ne ustručavajte se kontaktirati. Možemo detaljno razgovarati o vašem projektu i zajedno doći do najboljeg rješenja.
